当全球半导体巨头们还在为玻璃基板的算力应用争得头破血流时，一家成立仅16个月的中国公司，在苏州投下了一枚足以改变行业格局的“重磅炸弹”。

4月17日，第二届玻璃基板封装与TGV技术研讨会上，宁波电波微讯通信技术有限公司（dBvision）向世界宣布：全球首款量产玻璃基射频前端模组正式诞生。

这不是实验室里的概念样品，不是展台上的演示模型，而是已获超千万颗订单、即将走入你我手机、无人机和卫星的量产产品。

玻璃基板的“算力崇拜”，被一家中国公司打破了。

巨头们都在卷算力，却漏掉了更大的金矿

过去两年，玻璃基板无疑是半导体行业最热的关键词。英特尔、三星、台积电、英伟达……几乎所有巨头都在加码布局。它们的目标高度一致：AI算力与HBM存储。

据行业报道，三星电机继博通之后，再度向苹果提供玻璃基板样品，意图在下一代芯片中取代传统有机材料。这场围绕“大算力”的竞赛，吸引了几乎所有聚光灯。

然而，承担着无线通信核心功能的射频器件，却长期被遗忘在玻璃基技术版图的边缘。

原因很现实：算力芯片发热量大、堆叠层数多，亟需新材料替代；更重要的是，它们单价高，扛得住转型成本。而射频芯片尺寸小、形态分散、对成本极度敏感。把玻璃基板从算力场景搬到射频领域，不是换个材料那么简单，而是需要从工艺到架构的整套体系重构。

过去，这套体系不存在。现在，电波微讯把它建起来了。

为什么射频非“玻璃”不可？三个维度看懂颠覆

要理解这次突破的分量，得先看懂射频芯片正面临的“材料极限”困境。

第一刀：砍向高频损耗

从5G到6G，通信频率正从Sub-6GHz冲向15GHz以上，低轨卫星通信更是直奔Ku/Ka波段（最高40GHz）。频率越高，信号在传统树脂基板上的损耗就越像“泼出去的水”——介质损耗因子差了整整一个数量级。

玻璃衬底近乎完美绝缘的特性，让信号传输如入无人之境。电波微讯的报告指出，玻璃衬底及其金属导线，才是未来6G芯片信息传输的“高速公路”。

第二刀：终结可靠性噩梦

传统树脂基板的热膨胀系数（CTE）约为8–14ppm/℃，而玻璃仅为3.2ppm/℃，与硅芯片（3.0ppm/℃）几乎完美匹配。这意味着什么？封装体每经历一次温度循环，CTE失配越小，热机械应力就越低，虚焊风险就越低。

在普通消费电子中，这提升的是耐用性；在车规通信、卫星组件等需承受极端温差的场景中，这直接决定了产品能否通过认证、能否在轨长期工作。

第三刀：把集成度推向极致

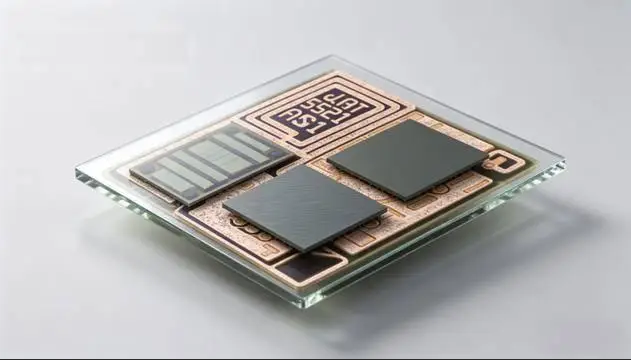

玻璃基板可在内部直接集成电容、电感、滤波器等无源器件，布线密度较传统树脂基板提升10倍以上。电波微讯的实测数据显示，玻璃集成射频模组与传统方案相比，面积缩小55%，厚度减少约30%——模组厚度从0.75mm降至0.55mm。

对于折叠屏手机、超薄终端、智能穿戴来说，这一刀砍下去，释放的是整机设计的无限可能。

硬核产品：面积砍半、性能反超

电波微讯此次发布的量产产品——无线图传与视传芯片，用数据证明了“玻璃方案”绝非纸上谈兵。

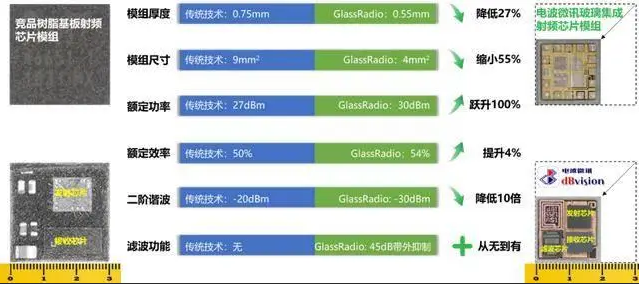

对比海外竞品，该芯片在多集成一颗滤波器的情况下，模组面积从9mm²暴降至4mm²，缩小55%。更令人震撼的是，在饱和功率、线性功率、功耗、谐波抑制等核心射频指标上，它全面超越了现有方案。

整个模组集成了射频PA、低噪声放大器LNA、射频开关和SAW滤波器，外加精密的匹配网络，没有一颗多余的阻容感物料。真正做到了“麻雀虽小，五脏俱全”。

这背后是电波微讯GlassRadio™技术平台的支撑。该平台已诞生26件发明专利，其中5件通过PCT申请进入美国、欧洲、日本、韩国、印度等国家和地区。从基于TGV的三维螺旋结构电感，到滤波器裸芯片集成，再到功率检测型Doherty功率放大器，每一件专利都在构筑中国企业在玻璃基射频领域的护城河。

从验证到量产：两个关键节点

电波微讯的崛起并非一蹴而就。

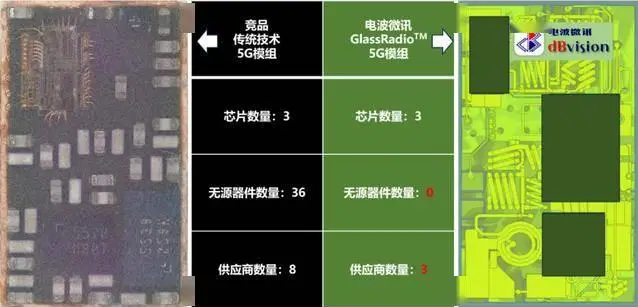

公司2024年12月成立于宁波，仅用半年时间，就在2025年中完成了全球首片玻璃基5G射频模组晶圆的流片验证。传统方案需要3颗芯片加36颗无源器件，而GlassRadio™技术不用一颗无源器件即可完成同等功能，供应商数量从8家缩减到3家。

第二个关键节点，就是2026年第二季度实现量产的这款无线图传芯片。从工程验证到规模化落地，电波微讯用16个月走完了这条最艰难的商业化之路。

更大的棋局：三驾马车驱动“玻璃芯”时代

电波微讯创始人宣凯博士透露，公司已完成数千万元融资，在投融资冰点环境下，这侧面印证了资本市场对原创性技术的认可。而产品路线图已经清晰铺开：

蜂窝通信方向：5G+系列模组2026年6月推出，进一步探索超薄终端物理极限。

卫星通信方向：L/S频段终端上行模组、星载下行模组、Ku/Ka频段相控阵单元，覆盖地面与星上两端，2026年7月推出。

穿戴通信方向：配合智能手表、智能眼镜等新形态设备，2026年三季度末推出。

YOLE Group预测，到2030年，6G、商业航天通信、算力中心通信与机器通信合计市场规模将超过1000亿美元。在这个未来通信基础设施的版图中，无论是低轨卫星星座的相控阵终端，还是AI时代机器间实时交互的无线链路，玻璃基射频方案的优势都无可替代。

产业链重构：一场“设计+工艺”的深度革命

玻璃基射频芯片的商业化，对产业生态的冲击远不止于一款产品。

传统5G射频前端模组完整供应链涉及约9家供应商，涵盖阻容感、砷化镓芯片、树脂基板、封装测试等多个环节。而玻璃集成方案将供应商数量压缩至4家。在当前全球供应链充满不确定性的背景下，这一优势的战略价值不言而喻。

更重要的是，正如宣凯博士所强调的，玻璃集成射频前端要求设计与工艺在芯片层面深度融合。这不是单纯的封装厂或芯片设计公司能独立完成的。电波微讯与厦门云天半导体的深度合作——产品定义和研发设计由电波微讯完成，代工生产由厦门云天负责——显现了设计与代工协同的力量。

从设计角度看，GlassRadio™将射频芯片设计从传统的Lab Tuning方式变为真正的Chip Design，通过精准建模和算力替代手工调试，大大提高了研发效率；从供应链角度看，它重新定义了价值链的分布，将附加值集中在掌握材料工艺与协同设计能力的企业手中。

巧合的是，就在同一天，封装巨头长电科技也宣布成功完成基于玻璃通孔（TGV）结构的晶圆级射频集成无源器件（IPD）工艺验证，3D电感Q值较平面结构提升近50%-5-9。这表明，玻璃基射频赛道已不再是单打独斗，而是正在形成全产业链的协同突破。

结语：玻璃基射频的“中国时刻”

从第一片验证晶圆到首批量产芯片，从5G模组到卫星通信前端，电波微讯走的这条路，是用产业化的成果替代概念层面的想象。

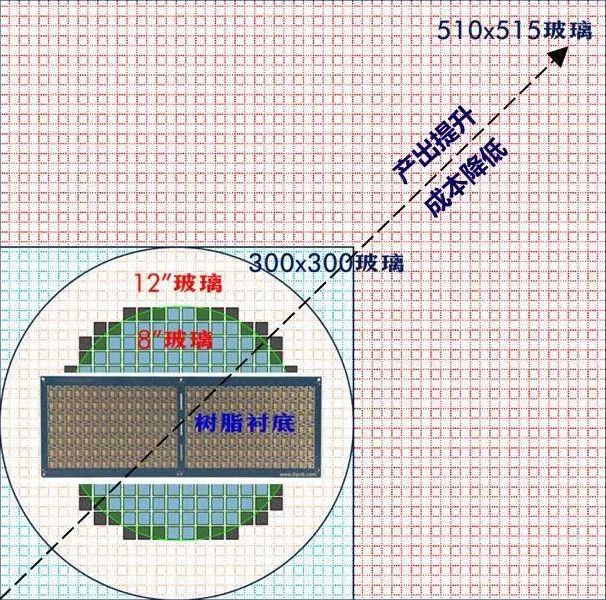

当全球巨头还在为玻璃基板的量产良率苦苦挣扎时，中国公司已经在射频这条赛道上，率先挂上了“D挡”。随着未来玻璃基板从小尺寸晶圆向大尺寸面板的产业化推进，芯片产出率大幅提升、成本大幅下降，GlassRadio™技术驱动的通信芯片将愈显竞争优势。

玻璃基射频的故事，刚刚翻过开篇。而这一次，执笔的是中国人。

它必将与算力芯片、存储芯片形成三驾马车，共同引领“玻璃芯”产业奔向千亿级的新蓝海。
